▼基本編▼
■スタートアップ

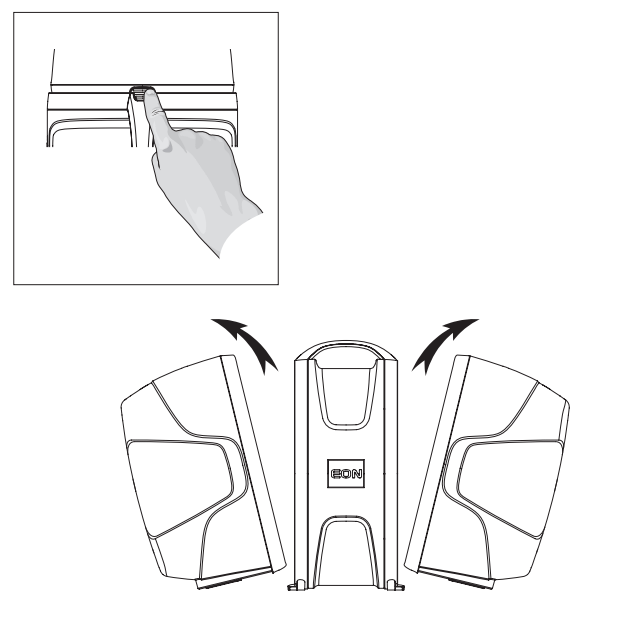

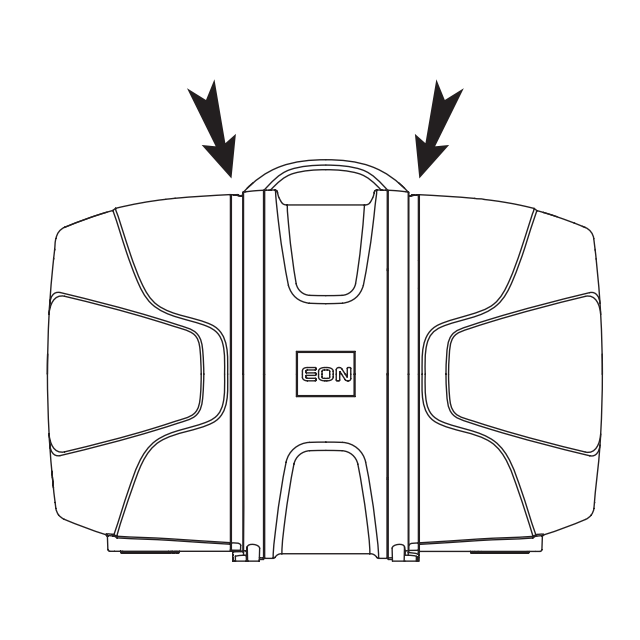

画像を拡大する	１．EON206Pを外箱から取り外します。 矢印の箇所のスライドボタンを押して、中央のパワードミキサーからスピーカーを取り外してください。取り外しは安全のため片方ずつ行って下さい。 スライドボタンの解説はこちら

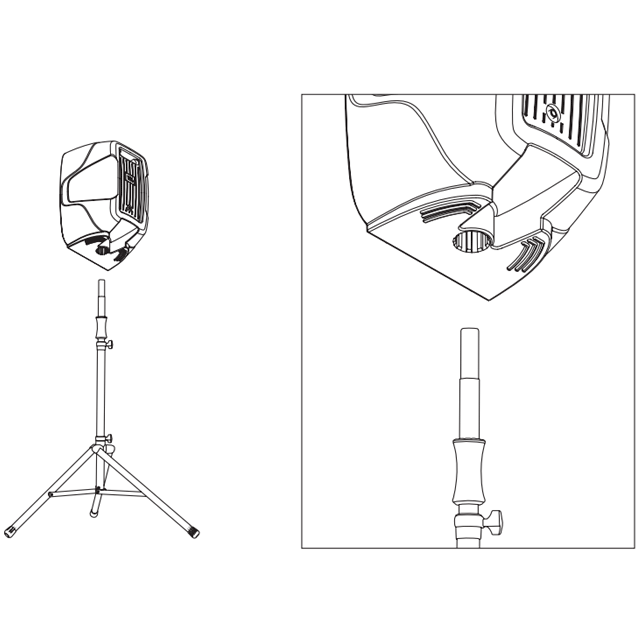

画像を拡大する	２．スピーカースタンドにスピーカーを取り付けます。 スピーカー底面のポールソケットにスピーカースタンドのポールを差し込みます。

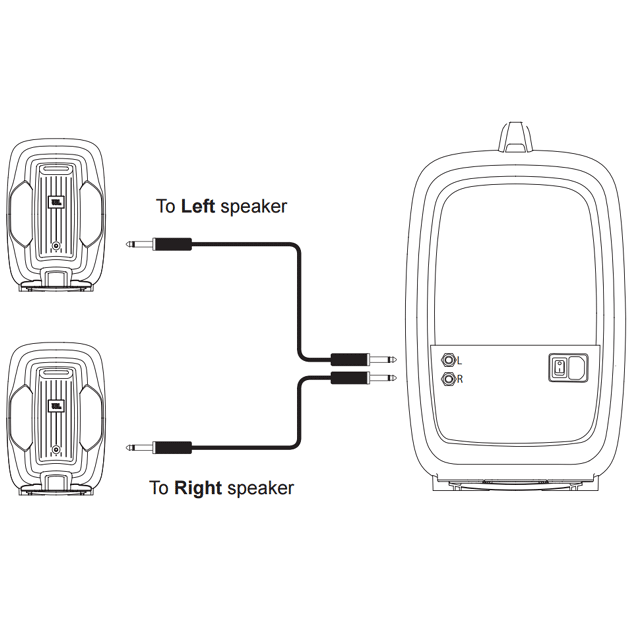

画像を拡大する	３．パワードミキサーとスピーカーを接続します。 付属のスピーカーケーブルでパワードミキサーのマスター出力端子と各スピーカーの入力端子を接続してください。

▼マイクの接続方法▼
・有線マイク２本・ワイヤレスマイクの接続
■有線マイク２本の繋ぎ方
画像を拡大する	１．有線マイクのコネクター部にマイクケーブルを接続します。

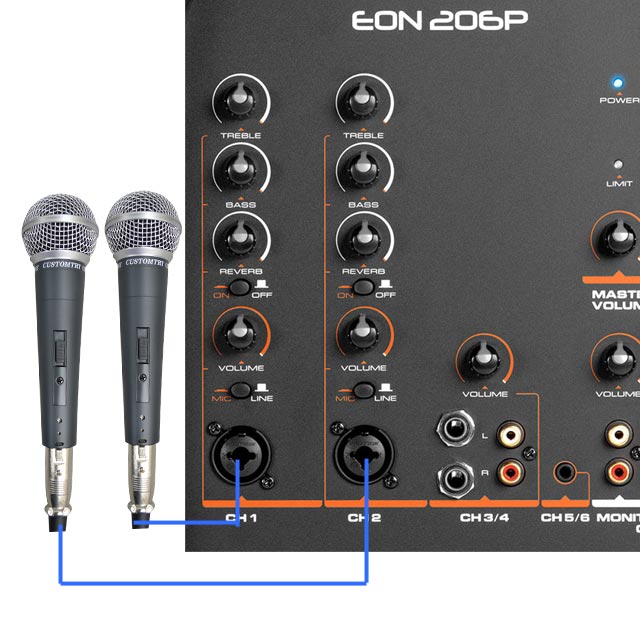

画像を拡大する	２．マイクケーブルをEON206Pの入力端子[CH1]と[CH2]に接続します。

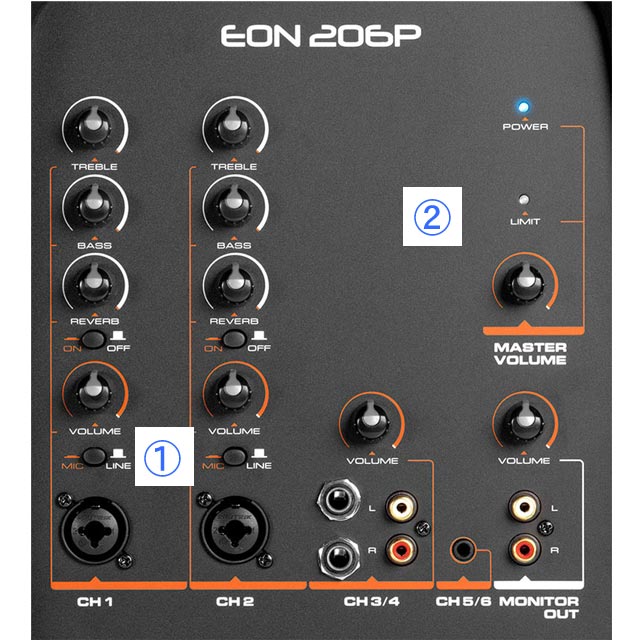

画像を拡大する	３．アンプのボリュームを上げます。 ①のCH1とCH2のボリュームを右に回して、②のMASTERボリュームを上げます。 POINT…ボリュームは音が割れる手前で決めておけばクリアーな音質が得られます。
■ワイヤレスマイクの繋ぎ方

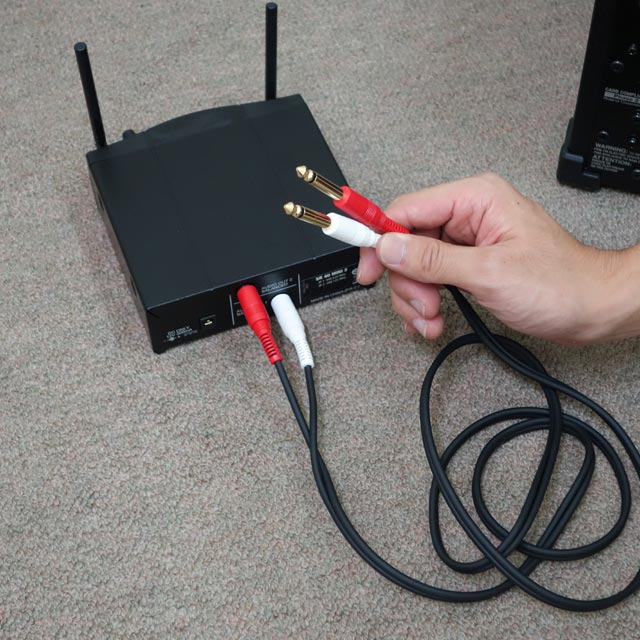

画像を拡大する	１．ワイヤレス受信機にオーディオケーブルを接続します。 ※ワイヤレスマイク１本セットでは１本のオーディオケーブルを、AKGワイヤレスマイク２本セットは、AUDIO OUT1とAUDIO OUT2の両方にケーブルを繋ぎ、アンプのCH1とCH2のマイク入力端子に接続します。
画像を拡大する	２．受信機に繋いだケーブルをスピーカーに接続します。 ワイヤレスマイク１本セットの場合は、１本のオーディオケーブルをスピーカーのCH1もしくはCH2に繋ぎます。２本セットの場合は、対になったフォーンケーブルを使用してCH1とCH2に接続します。

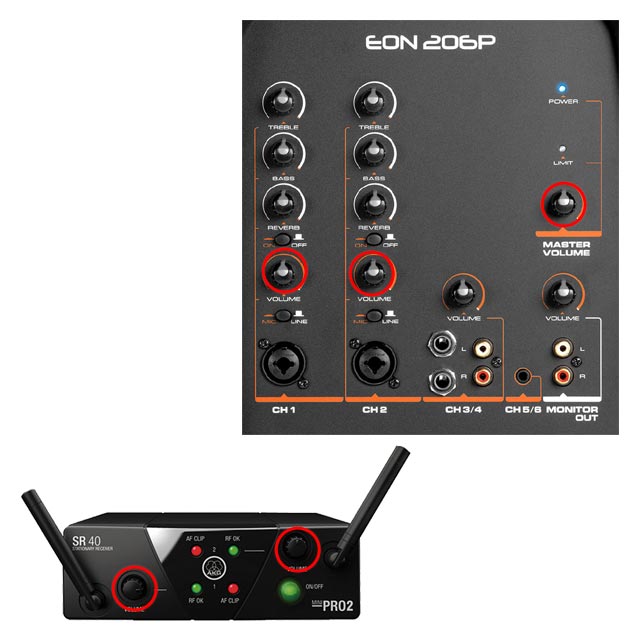

画像を拡大する	３．受信機とパワードミキサーのボリュームを上げます。 ワイヤレス受信機のボリュームとパワードミキサーの各チャンネルのボリューム、マスターボリュームの計４箇所を上げます。 各チャンネルのボリュームはマイクの音が割れる手前で上げるのをやめます。

▼外部機器の接続方法▼
・CDやパソコンの音声を取り込む　・プロジェクターと連動させる
■CDプレイヤーやパソコンの音声を取り込む

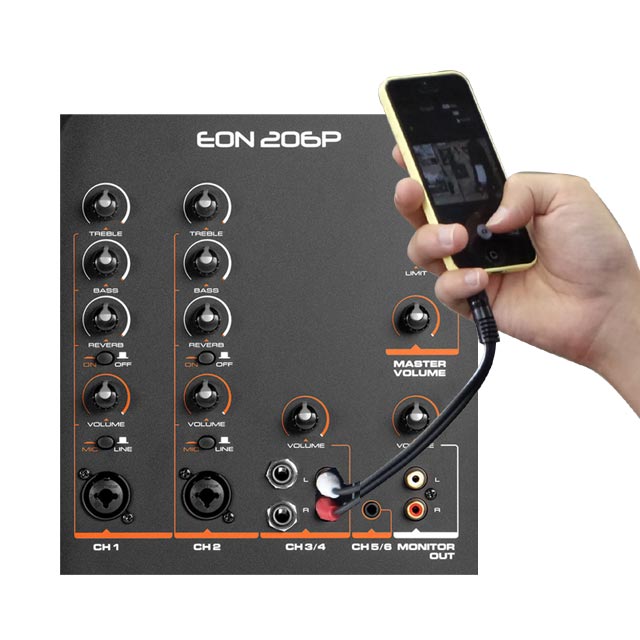

画像を拡大する	１．EON206Pの入力端子CH3/4または5/6に機器を接続します。 再生機器側で音量調節ができるものはAUX入力(CH5/6)に、スピーカー側で音量調節の必要があるものは、CH3/4に繋ぎます。 機器に応じて別売のオーディオケーブルを使用します。
■プロジェクターの音声と連動させる
画像を拡大する	CASE1：プロジェクターから音声が出ている場合(スピーカー内蔵モデル) お手持ちのプロジェクターの説明書もしくはカタログサイトで、仕様をお確かめ下さい。 お使いのプロジェクターに「音声出力端子」が備わっていて、プロジェクター本体から音声が出ている場合は、以下のようなセットアップが可能です。

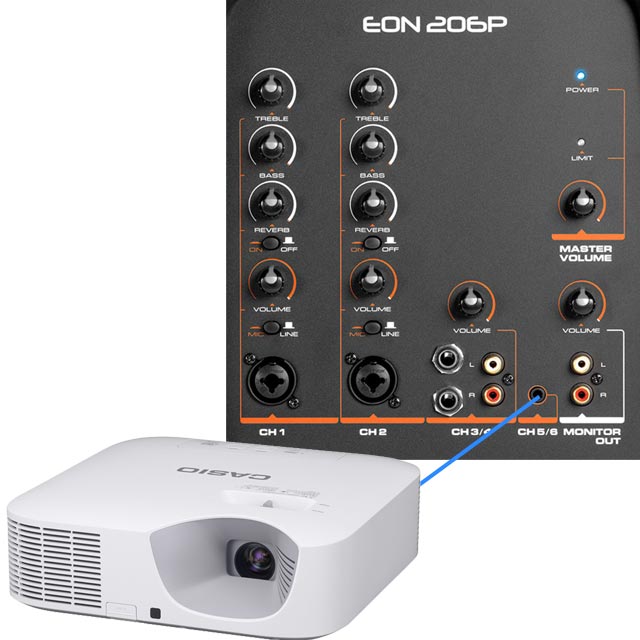

画像を拡大する	CASE1：プロジェクターの音声出力端子をアンプ[EON206P]のCH5/6に接続します。 POINT：AUX端子にはボリュームツマミが付いていません。音量は、再生機器側で調節をすることとなります。

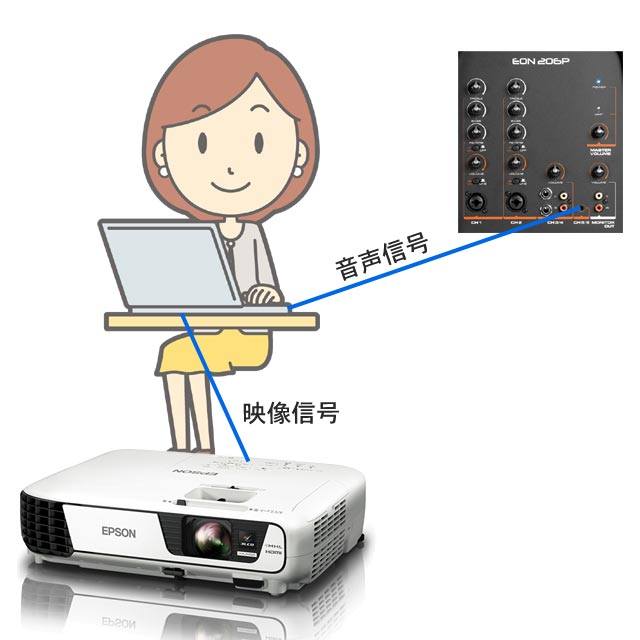

画像を拡大する	CASE2：プロジェクターに音声出力端子が備わっていない場合 なかには、音声入力端子はあるけれど出力端子が付いていないプロジェクターもございます。そういった機器の場合、プロジェクターに繋いでいたオーディオケーブルをスピーカーに差し替えて下さい。 HDMIケーブルを使用し音声もまとめてプロジェクターに送られている場合は、HDMIから音声を出力するのではなく、音声出力端子から音を出すように設定を変更します。 パソコンを使用する場合は、ヘッドフォンアウトから音声が出るように設定を変えて、ヘッドフォンアウトをアンプ[EON206P]のAUX INに接続します。

▼応用編▼
・お持ちのスピーカーに音声を入力
■お持ちのスピーカーにEON206Pの音声を取り込む方法

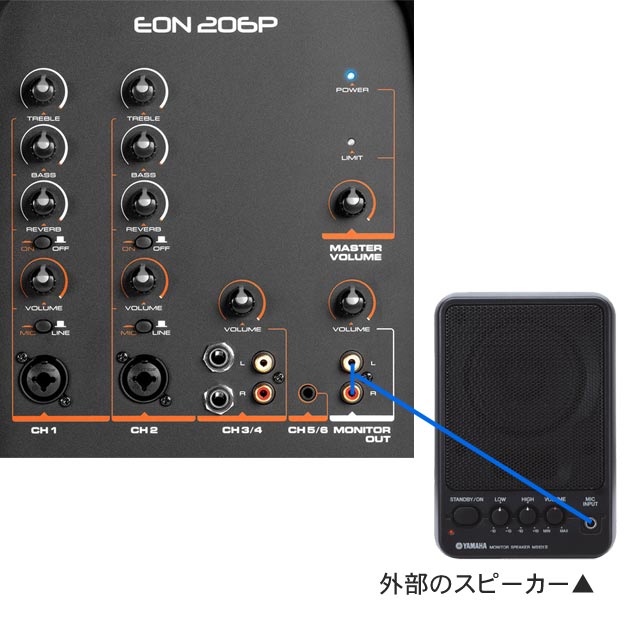

画像を拡大する	１．アンプ[EON206P]のMONITOR OUTとお持ちのスピーカーのLINE INを接続します。 アンプの全面にございますMONITOR OUTから、EON206Pに取り込んだ音声を出力することができます。もし、社外スピーカーをお持ちでしたモニターアウトから信号を取り出してお持ちのスピーカーの入力端子に接続します。 アンプのMONITOR OUT端子は「RCAピン」をコネクター部に採用したオーディオラインケーブルがご利用頂けます。
