▼マイクの接続方法▼
・有線マイク１本　・有線マイクを２本以上繋ぐ
・ワイヤレスマイクの接続　・Welltoneワイヤレスの接続
■有線マイク１本の繋ぎ方

画像を拡大する		 【有線マイク１本の場合】

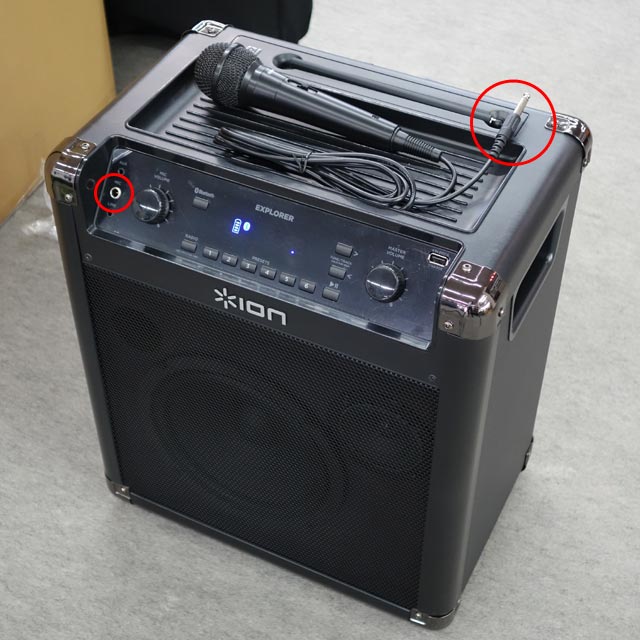

１．マイクをスピーカーのマイク入力端子に繋ぎます。

本体左側にある[MIC]端子へマイクを接続します。

画像を拡大する		 ２．接続後、アンプのボリュームを上げます。

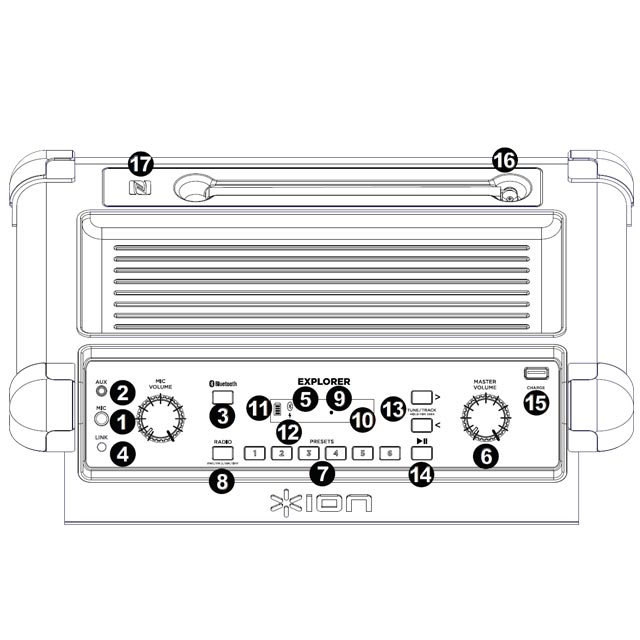

図の①あたりにあるマイクボリュームと⑥のマスターボリュームを右に回してボリュームを上げます。
■有線マイク３本の繋ぎ方

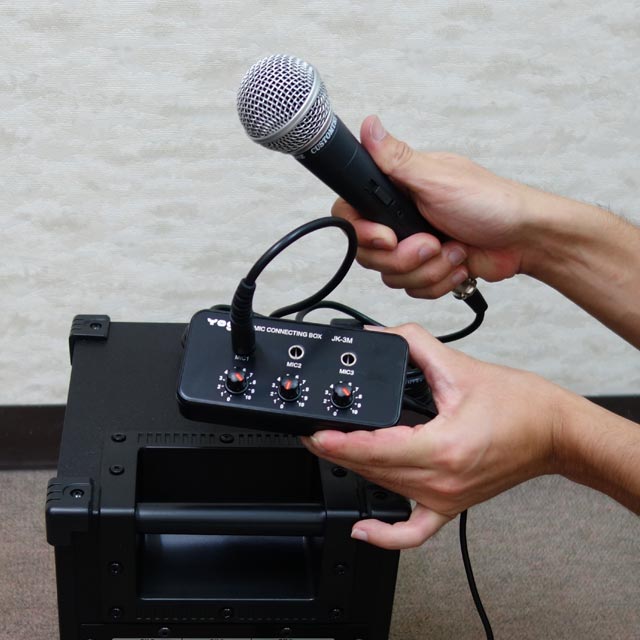

画像を拡大する		 １．ミキサーの有線マイクを接続します。
※対象：ION50B-MIC3
ミキサーが含まれていないセットもあります。

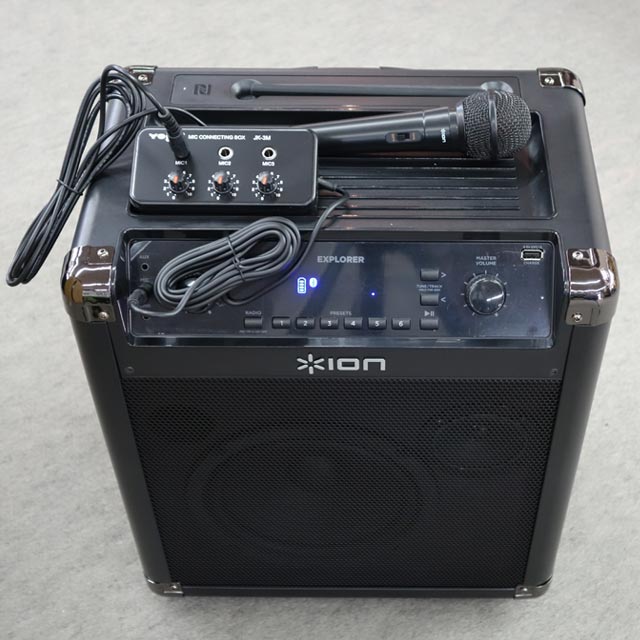

画像を拡大する		 ２．ミキサーのオーディオケーブルをスピーカーのMIC端子へ接続します。

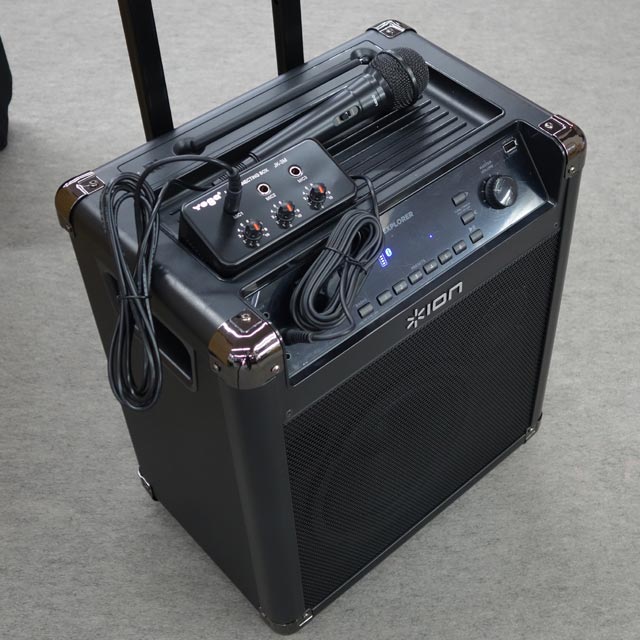

画像を拡大する		 ３．各機器のボリュームを上げます。
ミキサーのボリュームとアンプのボリュームを上げます。
■AKGワイヤレスマイクの繋ぎ方

画像を拡大する		 【セットアップ図】
スピーカー本体にはワイヤレスマイク用の受信機が備わっていませんので、付属の受信機をスピーカーのMIC入力端子へ繋ぐ必要があります。

以下ワイヤレスマイク２本セットを用いた接続イメージとなります。

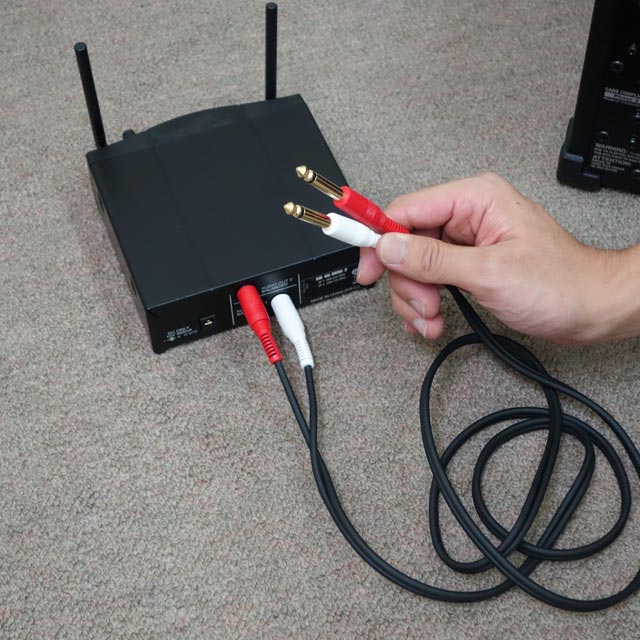

画像を拡大する		 １．ワイヤレス受信機にケーブルを繋ぎます。

ワイヤレス受信機のAUDIO OUTにケーブルを繋ぎます。
※AKGワイヤレスマイク１本セットは１本のケーブルで、２本セットはAUDIO OUT1とAUDIO OUT2の両方にケーブルを繋ぎ、アンプのCH1のPHONE端子とXLR端子の両方にケーブルを差し込みます。

画像を拡大する		 ２．ミキサーのオーディオケーブルをスピーカーのMIC端子へ接続します。

対象：ION50B-VDUAL/ION50B-W1

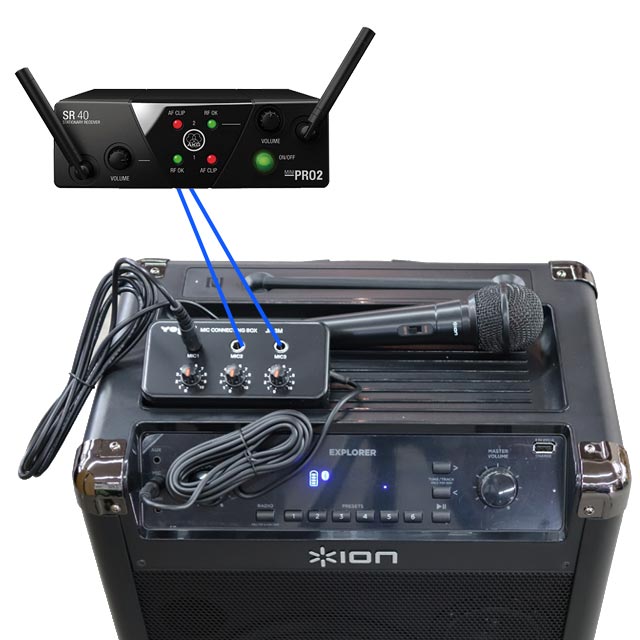

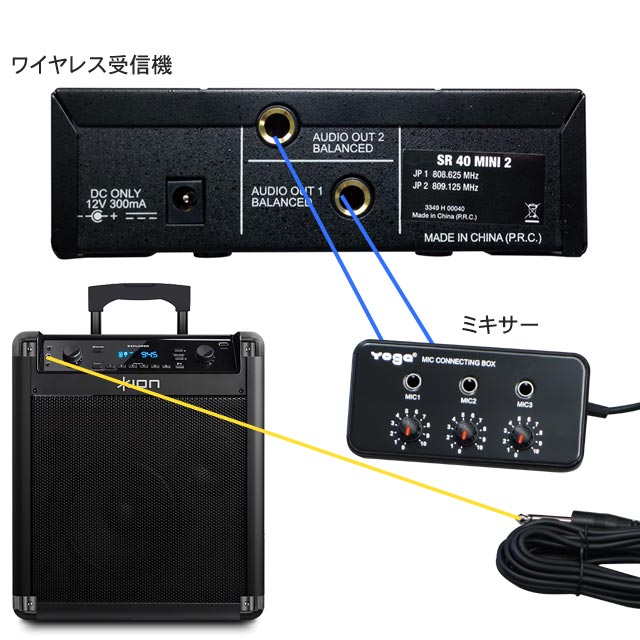

画像を拡大する		 ３．ワイヤレス受信機のAUDIO OUTをミキサーの空いている端子へ接続します。

ワイヤレスマイク１本セットは、１本のケーブルを使ってミキサーへ、２本セットは２本のケーブルを使ってミキサーへ接続します。
接続が完了したら、ワイヤレス受信機・ミキサー・スピーカー本体のボリュームを上げて音出しテストを行います。
■Welltoneワイヤレスマイクの繋ぎ方

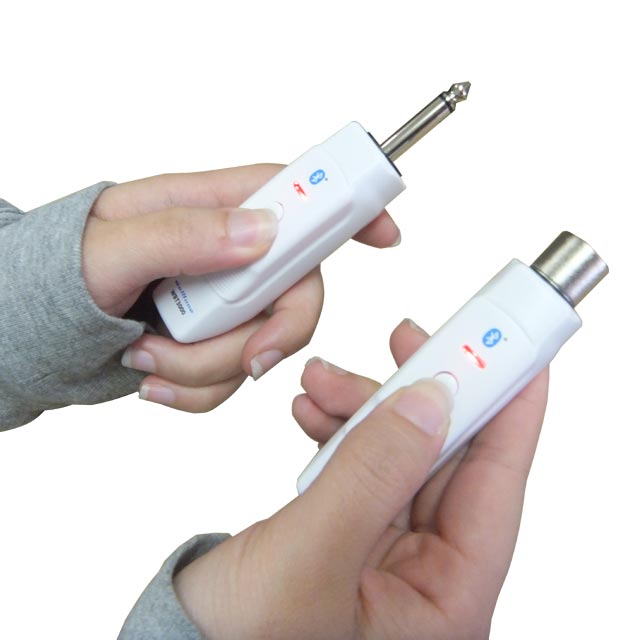

画像を拡大する		 １．ワイヤレスアダプターのペアリングを行います。

誤ったペアリングを避けるために、スピーカーの電源をOFFにした状態で、ワイヤレスマイクアダプターのペアリングを行います。
Welltoneワイヤレスアダプターに電池を入れ、送受信機の電源ボタンを長押しでペアリングを開始します。
LEDが緑色に点滅したら、ペアリングは完了です。

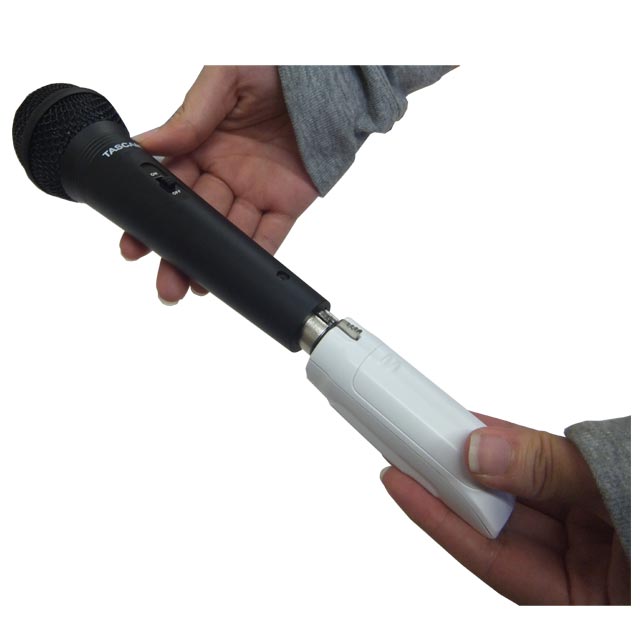

画像を拡大する		 ２．マイクにワイヤレス送信機を接続します。

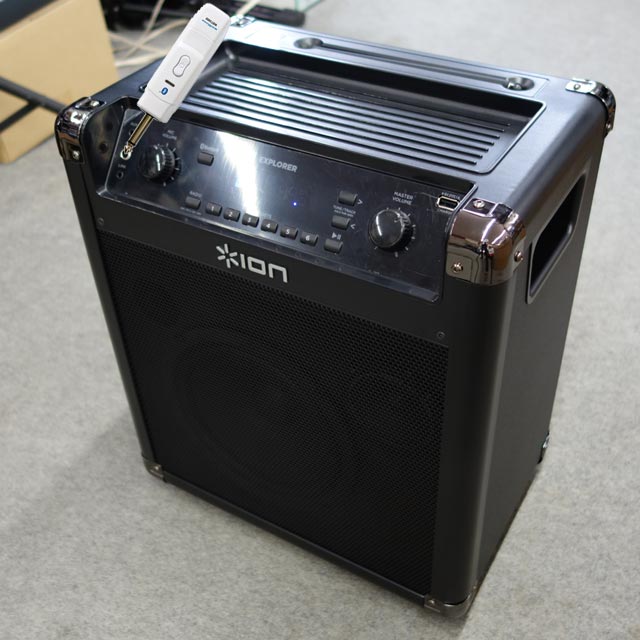

画像を拡大する		 ３．スピーカーのMIC INへワイヤレス受信機を接続します。

最後に、スピーカーの電源を入れます。誤ってスピーカーのBluetooth受信機能でワイヤレスマイクの音声を拾っている場合は、ワイヤレス送受信機のリセットを行います。
■リセット手順
ワイヤレス送受信機の電源ボタンを素早く5回押します。
▼外部機器の接続方法▼
・CDやパソコンの音声を取り込む　・プロジェクターと連動させる
■CDプレイヤーやパソコンの音声を取り込む

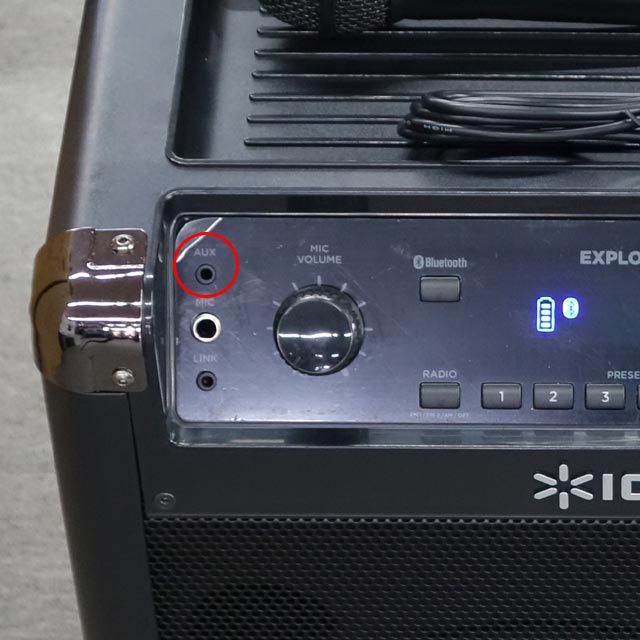

画像を拡大する		 １．スピーカーの左上にあるAUX入力端子へ再生機器を繋ぎます。

パソコンやCDプレイヤーの音声出力端子にケーブルを繋ぎ(別売)、スピーカーExplorerのAUX INに接続します。
POINT：AUX端子にはボリュームツマミが付いていません。音量は、再生機器側で調節をすることとなります。
■プロジェクターの音声と連動させる

画像を拡大する		 CASE1：プロジェクターから音声が出ている場合(スピーカー内蔵モデル)

お手持ちのプロジェクターの説明書もしくはカタログサイトで、仕様をお確かめ下さい。

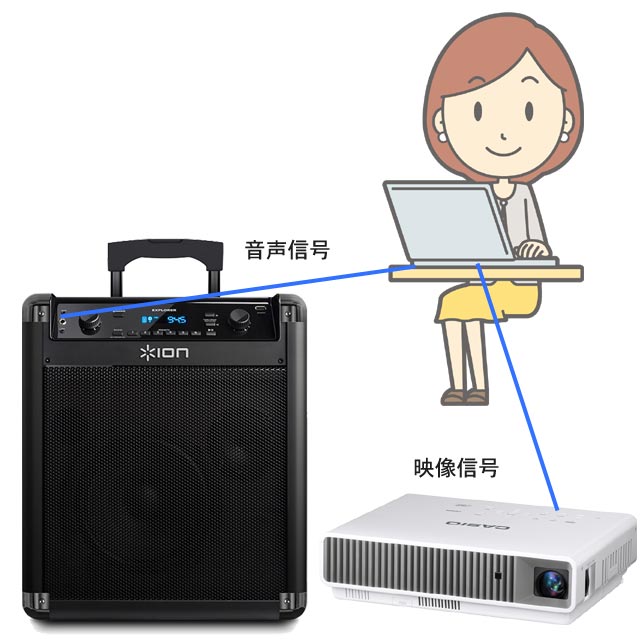

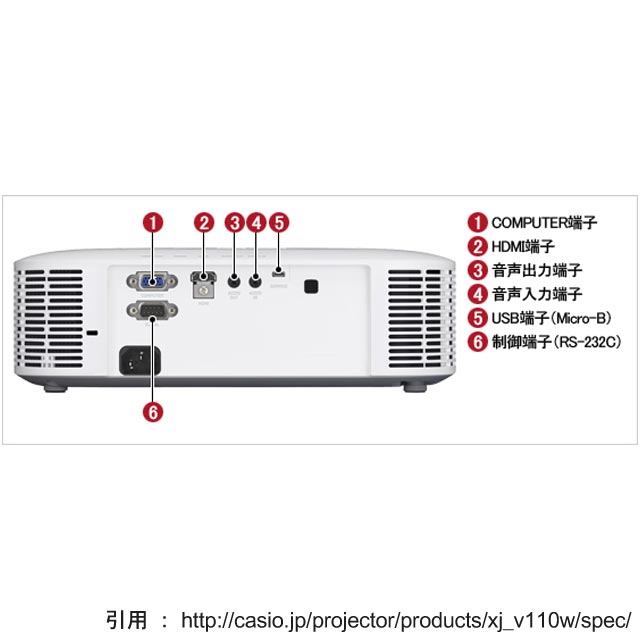

お使いのプロジェクターに「音声出力端子」が備わっていて、プロジェクター本体から音声が出ている場合は、以下のようなセットアップが可能です。

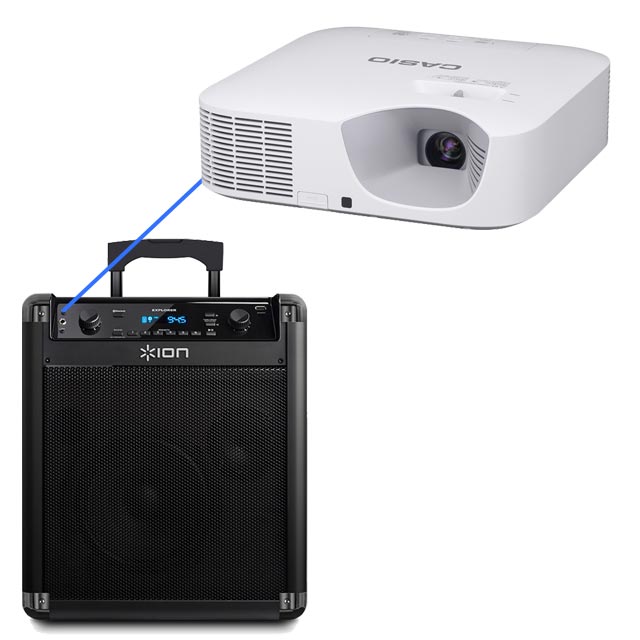

画像を拡大する		 CASE1：プロジェクターの音声出力端子とアンプ[Explorer]のAUX INを接続します。

POINT：AUX端子にはボリュームツマミが付いていません。音量は、再生機器側で調節をすることとなります。

画像を拡大する		 CASE2：プロジェクターに音声出力端子が備わっていない場合

なかには、音声入力端子はあるけれど出力端子が付いていないプロジェクターもございます。そういった機器の場合、プロジェクターに繋いでいたオーディオケーブルをスピーカーに差し替えて下さい。
HDMIケーブルを使用し音声もまとめてプロジェクターに送られている場合は、HDMIから音声を出力するのではなく、音声出力端子から音を出すように設定を変更します。
パソコンを使用する場合は、ヘッドフォンアウトから音声が出るように設定を変えて、ヘッドフォンアウトとアンプ[Explorer]のAUX INを接続します。
▼応用編▼

・Explorerを2台繋ぐ方法

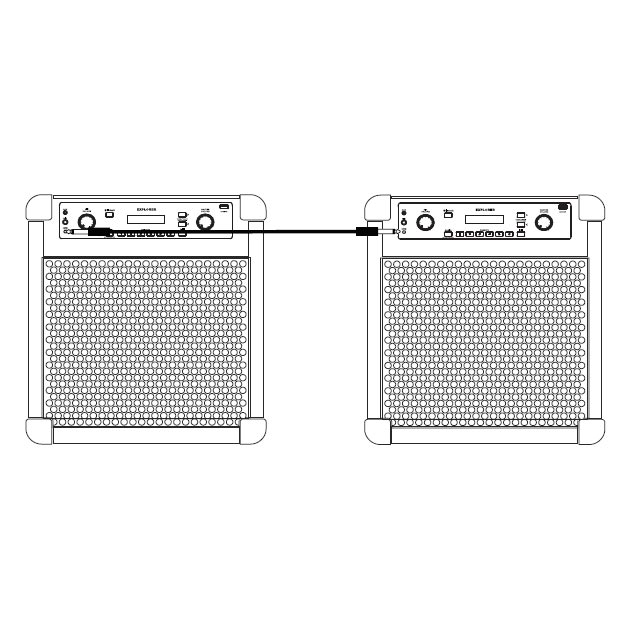

画像を拡大する		 Explorerを2台ご用意頂ければ、ステレオ再生が可能となります。接続方法は以下の通りです。

付属の1/8” ステレオミニ端子ケーブルを使用して、他のExplorer と接続します。
